تنظیم پارامتر ABB
تنظیم پارامتر اینورتر ABB
شرکت ABB به عنوان یکی از برندهای فعال در حوزه تولید تجهیزات اتوماسیون صنعتی شناخته میشود. یکی از محصولات این شرکت درایو سرعت متغیر یا اینورترها میباشند. این ابزار کاربردهای بسیار زیادی در صنایع گوناگون دارند. از جمله سری محصولات اینورتر ABB میتوان به ACS550 ،ACS580 ، ACS355 ، ACS150 اشاره داشت. این تجهیزات از نظر ساختاری بسیار شبیه به یکدیگر میباشند و در یک سری از ویژگیها با یکدیگر متفاوت میباشند. نکته مهم که بعد از خرید اینورتر ABB باید به آن توجه کنید تنظیم پارامترهای درایو مطابق با نیاز خود میباشد. در ادامه بیشتر پارامترها و روش تنظیم آنها آشنا میشویم. البته تنظیم پارامتر گفته شده مربوط به سری ACS550 که از ساختاری با دیگری سری ها تفاوتی ندارد ولی ممکن است در بعضی از ویژگیها با یکدیگر متفاوت باشد. تنظیم پارامترها باید توسط افراد متخصص این حوزه انجام شود.

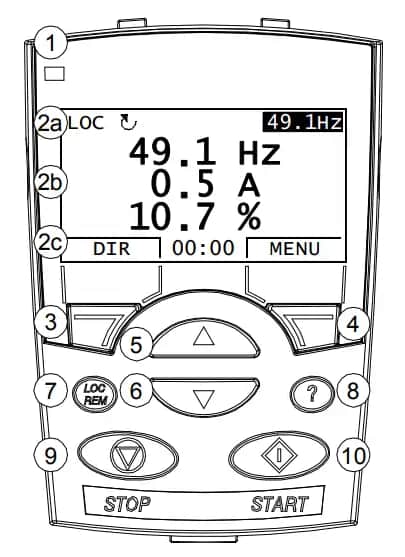

| شماره | توضیحات |
|---|---|
| 1 | چراغ نشان دهنده وضعیت اگر این به رنگ سبز باشد به معنی صحت عملکرد میباشد. در صورتی این چراغ چشمکزن باشد یا به رنگ قرمز باشد نشان دهنده خطا یا مشکل در سیستم میباشد. |
| 2 | قسمت دوم نمایشگر درایو از سه بخش تشکیل شده است: 2a: خط وضعیت که بسته به حالت عملکرد تغییر میکند. 2b: بخش مرکزی نمایشگر که پارامترها، خطاها و هشدارها را نمایش میدهد. 2c: خط پایین برای نمایش وضعیت فعلی، و در صورت فعال بودن نمایش ساعت. |
| 3 | این بخش یک کلید نرمافزاری است که عملکرد آن بسته به برنامه زمینه تعیین میشود. متن گوشه پایین سمت چپ نمایشگر عملکرد این کلید را نشان میدهد. |
| 4 | این کلید نرمافزاری مشابه کلید شماره ۳ است و عملکرد آن در گوشه پایین سمت راست نمایشگر نمایش داده میشود. |
| 5 | کلید بالا برای حرکت رو به بالا در منو استفاده میشود. در صورت انتخاب پارامتر، با این کلید مقدار افزایش مییابد. نگه داشتن کلید باعث افزایش سریعتر مقدار میشود. |
| 6 | کلید پایین برای حرکت رو به پایین در فهرست بهکار میرود. در پارامتر انتخابشده مقدار را کاهش میدهد و نگه داشتن آن باعث کاهش سریع مقدار میشود. |
| 7 | کلید LOC/REM برای جابهجایی بین کنترل محلی (Local) و کنترل از راه دور (Remote). |
| 8 | با فشردن این کلید، اطلاعات وابسته به زمینه نمایش داده میشود. این اطلاعات مربوط به آیتمی است که در مرکز نمایشگر قرار دارد. |
| 9 | کلید STOP برای توقف فرآیندهای در حال اجرا استفاده میشود. |
| 10 | کلید START برای آغاز فرآیندهای صنعتی استفاده میشود. |
آشنایی با پارامتر اینورتر ABB
توجه کنید پارامترهایی که در ادامه به بررسی آنها میپردازیم در واقع مهمترین پارامترهای اینورتر ABB هستند و برای تنظیم آنها باید از متخصصین این کمک بگیرید در غیر این صورت به تجهیزات خود آسیب جدی وارد میکنید و نیاز به تعمیر اینورتر ABB افزایش پیدا میکند.
| نام | توضیحات | تنظیم پارامتر |
|---|---|---|
| انتخاب زبان | برای انتخاب زبان دستگاه باید از آن استفاده کرد. | 9901 |
| راهاندازی موتور | تنظیمکننده دادههای موتور و تنظیم سرعت در بازه مجاز. | 9904…9909 9910 |
| کاربرد | انتخاب برنامه ماکروی کاربردی. | 9902 |
| ماژولهای انتخابی | فعالسازی ماژولهای انتخابی. | 9802 |
| کنترلکننده سرعت EXT1 | انتخاب مرجع سرعت، مقیاسسازی AI1، تنظیم محدودهها، محدودیتهای سرعت، زمان شتابگیری و کاهش سرعت. | 1103 1301…1303, 3001 1104، 1105 2001، 2002، 2007، 2008 2202، 2203 |
| کنترلکننده سرعت EXT2 | انتخاب منبع مرجع سرعت، مقیاسسازی AI1، تنظیم محدودهها. | 1106 1301…1303، 3001 1107، 1108 |
| کنترل گشتاور | انتخاب منبع مرجع گشتاور، مقیاسسازی AI1، تنظیم محدودهها، زمانهای شتابگیری/کاهش گشتاور. | 1106 1301…1303، 3001 1107، 1108 2402، 2401 |
| کنترل PID | انتخاب منبع فرآیند، مقیاسسازی AI1، تنظیم محدودهها، محدودیت سرعت، مرجع سرعت، مقدار واقعی فرآیند. | 1106 1301…1303، 3001 1107، 1108 2001، 2002، 2007، 2008 4016، 4018، 4019 |
| کنترل شروع و توقف | انتخاب منبع سیگنال Start/Stop برای EXT1 و EXT2، تعریف جهت حرکت، حالت شروع/توقف، فعالسازی. | 1001، 1002 1102 1003 2103…2101 1601 |
| توابع زمان | تنظیم توابع زمانبندی، انتخاب زمان شروع/توقف، فعالسازی سرعت ثابت در زمان مشخص. | 1001، 1002 1102 1201 1401 4027 |
| حفاظتها | تنظیم محدودیتهای جریان و گشتاور. | 2003 ، 2017 |
| سیگنال خروجی | انتخاب سیگنالهای نمایش دادهشده توسط خروجی رلهای و خروجی آنالوگ. | گروه 14: خروجیهای رلهای گروه 15: خروجیهای آنالوگ |
جمع بندی
تمامی اطلاعات و پارامترهای که به آن پرداختیم تنها گوشهای از پرامترهای درایوهای ABB میباشد. ولی برای انجام تنظیمات اولیه این پارامترها کافی میباشد. معرفی این پارامترها فقط برای آشنایی بیشتر شما با روند کاری هر پارامتر بنابراین برای انجام تنظیمات اولیه متخصصین حوره کمک بگیرید. بر دریافت اطلاعات بیشتر با کارشناسان آرمان صنعت در تماس باشید.
