تنظیم پارامتر اینورتر جفران

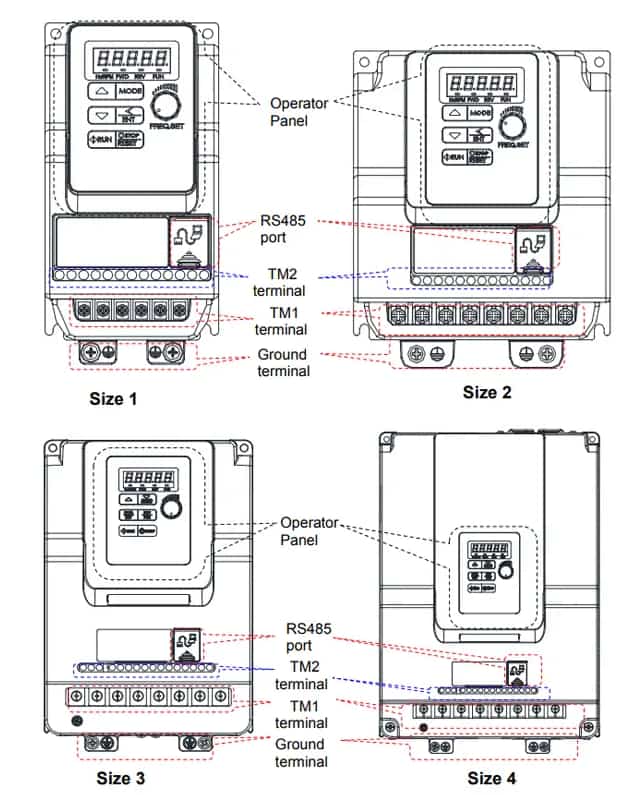

برند جفران یکی از شرکت بزرگ تولید کننده انواع تجهیزات اتوماسیون صنعتی که در بسیاری از صنایع کشورهای دنیا مورد استفاده قرار میگیرد. جفران با تولید انواع اینورترهای صنعتی گام بلندی در کنترل انواع موتورهای الکتریکی برداشته است. بعد از خرید اینورتر جفران تنظیم پارامترهای آن مهم ترین قسمت بهرهبرداری از درایو میباشد. البته باید به این موضوع اشاره داشت که تنظیم پارامترهای هر دستگاه با دستگاه دیگر به دلیل تفاوت در نیازهای فرآیند صنعتی متفاوت و این موارد باید توسط تکنسینهای ماهر این حوزه انجام شود. اینورترهای جفران با توجه به کاربری که دارند با چهار سایز مختلف به بازار عرضه میشوند.
ملاحظات مربوط به تجهیزات جانبی
اما به صورت کلی این تنظیم پارامتر اینورتر جفران دارای اصول کلی که در ادامه بیشتر با آنها آشنا میشویم. قبل از شروع به پارامتردهی باید ملاحظاتی را در رابطه با تجهیزات جانبی انجام دهیم. در واقع باید بررسی تجهیزات جانبی که به اینورتر متصلاند میتواند از خرابی و آسیبهای مربوط به آن جلوگیری کنند. چون این تجهیزات مانند یک شبکه بهم متصل هستند که خرابی در یکی از اجزاء میتواند دومینو وار ادامه پیدا کند و در نهایت باعث خرابی در درایو نیاز به تعمیر اینورتر جفران باشد.
| موضوع | توضیحات |
|---|---|
| ولتاژ ورودی | ولتاژ ورودی اولین موردی است که باید بررسی شود. صحت ولتاژ ورودی را کنترل کنید و از تطابق آن با مشخصات اینورتر مطمئن شوید. |
| کلید اتوماتیک (MCCB) | بین منبع تغذیه اصلی و اینورتر حتماً یک کلید اتوماتیک (MCCB) نصب شود. کلید باید توان تحمل جریان و ولتاژ نامی را داشته باشد و برای روشن/خاموش کردن اینورتر مناسب باشد. |
| کلید محافظ جان (RCD) | کلید محافظ جان موجود در مدار باید توان تحمل حداقل 200 میلیآمپر را داشته باشد. زمان عملکرد آن حدود 0.1 ثانیه یا بیشتر تنظیم شود تا حفاظت مناسب فراهم گردد. |
| کنتاکتور | بهطور کلی کنتاکتور برای عملکرد پایه اینورتر ضروری نیست، اما میتوان از آن برای کنترل خارجی، راهاندازی خودکار پس از قطع برق یا عملکردهای کنترلی استفاده کرد. |
| راکتور AC | وظیفه اصلی راکتور AC بهبود کیفیت توان است. مخصوصاً زمانی که اینورتر (200V یا 400V) با توان نامی کمتر از 11kW به منابعی با ظرفیت بالای 600kA متصل شود، استفاده از راکتور برای جلوگیری از کاهش ضریب توان توصیه میشود. |
| فیلتر نویز ورودی / EMC | فیلتر نویزگیر (EMC) یکی از عناصر اصلی است. برخی اینورترها نویزگیر داخلی دارند اما برای رعایت الزامت EMC در کاربردهای حساس باید فیلتر خارجی EMC در نظر گرفته شود. |
| اتصالات ورودی اینورتر | برای اینورتر تکفاز از ترمینالهای L1 و L3 (N) استفاده کنید. برای درایو سهفاز برق سهفاز را به L1، L2 و L3 متصل نمایید. |
| هشدار در مورد T1/T2/T3 | اتصال ترمینالهای T1، T2 و T3 به برق ورودی AC باعث تغذیه مستقیم اینورتر میشود. این ترمینالها باید به خروجی U، V و W متصل شوند. برای معکوس کردن جهت چرخش موتور میتوان T2 و T1 را جابهجا کرد (مثلاً T2، T1، T3). |
| زمین (ارت) | اینورتر باید بهدرستی به زمین متصل شود. مقاومت زمین برای سیستم 220 ولت باید کمتر از 100 اهم باشد. |
| موتور و افت ولتاژ با طول کابل | موتورهای القایی سهفاز با افزایش طول کابل دچار افت ولتاژ میشوند؛ این مقدار باید محاسبه و کمتر از 10% نگه داشته شود. فرمول تقریبیتان: ΔV = √3 × R (Ω/km) × طول کابل (m) × جریان × 10⁻³ |
| چوک خروجی (خروجی خارجی) | اگر طول کابل موتور بیش از 100 متر باشد، استفاده از چوک خروجی خارجی (خروجی چوک) توصیه میشود تا از نوسانات و مشکلات برگشتی جلوگیری شود. |
تنظیم پارامترهای عمومی اینورتر جفران
برای شروع به تنظیم پارامترهای درایوه فرکانس متغیر جفران بعد از بررسی تجهیزات جانبی باید پارامترهای بشناسیم تا بتوانیم با توجه به آن مقداردهی کنیم. البته این پارامترها برای تنظیمات اولیه بیشتر کاربرد دارند و برای انجام تنظیم پارامتر تخصصی باید از تکنسینهای این حوزه کمک بگیرید.
| پارامتر | توضیحات | دامنه تنظیم |
|---|---|---|
| 00-01 |
| — |
| 00-02 |
| — |
| 00-03 |
| — |
| 00-04 |
| — |
| 00-05 |
| — |
| 00-06 |
| — |
| 00-07 |
| — |
| 00-08 | فرمان فرکانس از طریق ارتباطات | 0.00~599.00 |
| 00-09 |
| — |
| 00-10 |
| — |
| 00-11 | فرکانس اولیه در حالت صفحه کلید | 0.00~599.00 |
| 00-12 | حد بالای فرکانس | 0.01~599.00 |
| 00-13 | حد پایین فرکانس | 0.00~598.99 |
| 00-14 | زمان شتاب گیری 1 | 0.1~3600.0 |
| 00-15 | زمان توقف 1 | 0.1~3600.0 |
| 00-16 | زمان شتاب گیری 2 | 0.1~3600.0 |
| 00-17 | زمان توقف 2 | 0.1~3600.0 |
| 00-18 | فرکانس حرکات جَگ | 1.00~25.00 |
| 00-19 | زمان شتاب گیری جَگ | 0.1~25.5 |
| 00-20 | زمان توقف جَگ | 0.1~25.5 |
جمع بندی
تمامی پارامترهایی که در بالا مورد بررسی قرار گرفت پارامترهایی پایه ای به شمار میروند و در اکثر درایوها جفران وجود دارند. البته تنظیم پارامترهای درایو محدود به این المان نیست و بخشهایی فراتر برای بکارگیری در فرآیندهای تخصصی تر نیز دارد. این دسته از پارامتر بسته به مدل و نوع اینورتر بایکدیگر تفاوت دارند. به غیراز این تنظیم آنها نیاز به سطح بالایی از عمل و دانش فنی دارد. به همین منظور بخش فنی آرمان صنعت آماده کمک به شما دراین زمینه میباشد. با کارشناسان آرمان صنعت تماس بگیرید و از نظرات آنها بهرهمند شوید.
